Дождался обработки снимков Cor2, HI1 и HI2 аппарата Stereo Ahead. Потом из отдельных снимков сделал 3 ролика и эти три ролика наложил в одном видео.
Добавлено спустя Только что
Это вид сбоку на то, как выброс летит к Земле
Последние сообщения
Надо же, облака на пол часа разошлись и успел заснять немного сияшек. Это был уже почти конец.
Пост отредактирован и уточнен 23 марта.
Мы имеем следующие КВМ:
1) 2026-03-16 13:26:00UTC более менее КВМ
2) 2026-03-17 05:08:00UTC очень слабый КВМ
3) 2026-03-17 10:53:00UTC очень слабый КВМ
4) 2026-03-18 09:23:00UTC более менее КВМ
правда был еще один КВМ 2026-03-17 08:23:00UTC, но я его посчитал вместе с предыдущим 2026-03-17 05:08:00UTC, т.к. его скорость выше и он точно бы догнал того.
В любом случае, по итогу у нас было заметное прибытие двух КВМ, слабые КВМ на каком-то участке были зажаты между первым и последним КВМ.
Зона 1. Зона гелиосферного токового слоя (ГТС, HCS). Здесь мы прошли через гелиосферный токовый слой (ГТС); направление межпланетного магнитного поля несколько раз менялось, по-видимому, из-за диагонального расположения корональных дыр разной полярности. Скорость солнечного ветра немного подскочила, как-будто прибыл какой-то КВМ, но в остальном ничего особенного не произошло.
Зона 2. Ее можно назвать оболочкой, областью сжатия, сжатой областью перед выбросом. Это то, что собрал перед собой выброс, пока летел к Земле. Здесь температура плазмы начала повышаться, как и плотность, ММП и скорость. Хотя оболочка физически не является частью выброса, но они всегда приходят вместе. Если бы это был быстрый КВМ, мы бы ощутили удар в виде резкого увеличения скорости и других параметров, но в нашем случае КВМ замедлился довольно сильно. Кроме того, нельзя исключать влияние корональной дыры 31 на юге. Я считаю, что здесь имело место влияние первого выброса и корональной дыры 31 положительной полярности.
Зона 3. Ее можно назвать выбросом, магнитным облаком, магнитным жгутом или драйвером. Здесь находится сам корональный выброс массы. Его магнитное поле более упорядоченное. Поскольку структура выброса значительно расширяется по мере удаления от Солнца, это приводит к адиабатическому охлаждению плазмы внутри него, в результате чего ее температура обычно становится значительно ниже температуры окружающего солнечного ветра. Кроме того, организованное магнитное поле выброса изолирует внутреннюю плазму от внешних источников тепла, в то время как плазма внутри оболочки активно взаимодействует с налетающим солнечным ветром.
Зона 4. Здесь можно увидеть сильно деформированный хвост первого выброса и начало последнего выброса, между которыми могут быть зажаты два слабых выброса. По сути, это вторая оболочка — оболочка последнего выброса. Здесь температура снова повысилась, значительно превысив температуру первой оболочки, а плотность и другие параметры также увеличились.
Зона 5. Скорее всего, это четвертый и последний выброс. Магнитное поле снова стало более упорядоченным, а температура начала снижаться, что указывает на некоторую изоляцию магнитного поля, но оно не понизилось так сильно, как у первого выброса. Возможно, это связано с его тесным взаимодействием с высокоскоростными потоками солнечного ветра от КД33. Лично мне сложно ответить на этот вопрос. Возможно, именно здесь происходит процесс каннибализации, когда последний КВМ поглощает промежуточные (слабые серии КВМ от 17 марта).
Зона 6. Область восстановления солнечного ветра из корональной дыры, которую когда-то обрубили все эти выбросы. Она также похожа на ГТС с обратным ударным фронтом ММП. Произошло резкое изменение направления магнитного поля, при этом скорость постепенно начала увеличиваться вместе с плотностью. Магнитное поле ослабло, но стало более упорядоченным. Температура повысилась из-за того, что более быстрый солнечный ветер столкнулся с хвостом последнего КВМ и подогревается из-за постоянного взаимодействия медленного потока с быстрым.
Зона 7. Здесь происходит переход с области совращающегося взаимодействия (CIR) в область высокоскоростного потока солнечного ветра (HSS) из корональной дыры. Магнитное поле продолжило ослабевать. Скорость достигла 600 км/с. Это даже больше, чем в КВМ. Плазма нагревается в результате столкновений быстрых и медленных потоков.
Зона 8. Здесь начинается HSS, и магнитное поле ослабевает до обычного уровня. Эта зона начинается с еще одного обратного ударного фронта ММП, сигнализирующего о почти полном выходе с CIR и входе в HSS. Скорость достигает почти 700 км/с. Температура снова повышается, но не из-за столкновений быстрых и медленных потоков, а из-за процессов, происходящих в самой солнечной короне, в частности в корональных дырах, связанных с диссипацией альфвеновских волн.
Думаю, было бы интересно попробовать разобрать сложное событие, связанное с четырьмя КВМ и двумя корональными дырами, 31 и 33, которое привело к довольно сильной геомагнитной буре G3 (Кп7). Вот синоптическая карта SWPC и моделирование выбросов от английского Метофиса.
Сейчас воздействуют высокоскоростные потоки солнечного ветра из корональной дыры 33. К тому же корональная дыра имеет отрицательную полярность, потому для весны она наиболее геоэффективна, что сейчас и происходит — Bz продолжительное время на юге.
Вероятно, мы сейчас находимся в магнитном облаке последнего КВМ. Пока Бз на севере, но если будет вращаться, то может по-тихоньку повернет на юг. Если конечно потоки солнечного ветра из корональной дыры 33 не начнут разрушать его структуру, ведь уже сейчас температура плазмы высока для магнитного облака. Напряжённость ММП Бт по прежнему нормальная, около 30нТл, главное, чтобы его компонент Бз повернул на юг до максимального значения
Скорее всего прибыл КВМ от вспышки М2.7 18 марта, подгоняемый потоками из корональной дыры 33.
Бз наконец повернул на юг, а ММП достиг 30нТл. Хороший шанс для аврор до средних широт

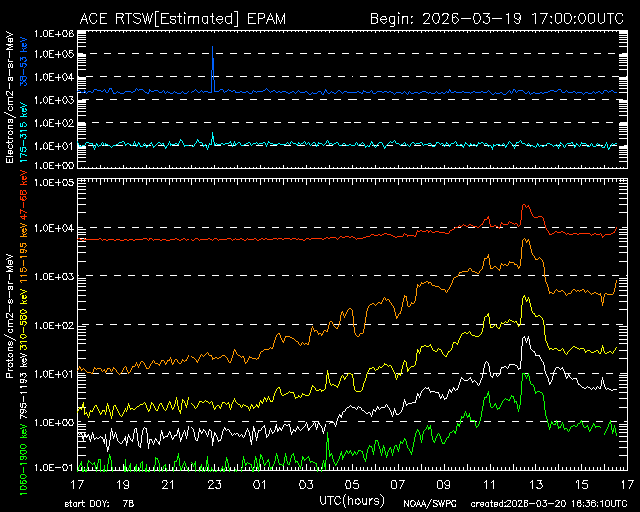

ACE EPAM также подтвердил, что мы в магнитном облаке КВМ. Все, что мы видели до этого, это все то, что выброс собрал перед собой, пока летел к нам. На графике видно, как показатели протонов резко понизились — вход в магнитное облако.
Примерно с 15:00 по всемирному времени мы уже находимся в магнитном облаке КВМ. На это указывает низкая температура плазмы, что характерно для этого. Главный для возникновения аврор компонент Bz находится на севере, т.е. соответствует направлению магнитного поля Земли. Из-за этого не происходят магнитные пересоединнниями и заряженные частицы в основном улетают дальше. Чтобы они начали проникать в атмосферу и вызывать люминесценцию, нужно, чтобы Бз повернул на юг.
Будем надеять, что магнитное облако будет вращаться, в противном случае Бз будет на севере до самого конца. Еще не понятно, что к нам прилетело, ждем еще КВМ. На данный момент потенциал хороший. Мы имеем напряженность ММП 20нТл, а значит и Бз может повернуть на юг в пределах этого значения. Если бы все сложилось благополучно, то мы бы кже имели Кп7 (G3) и сияшки до средних широт.

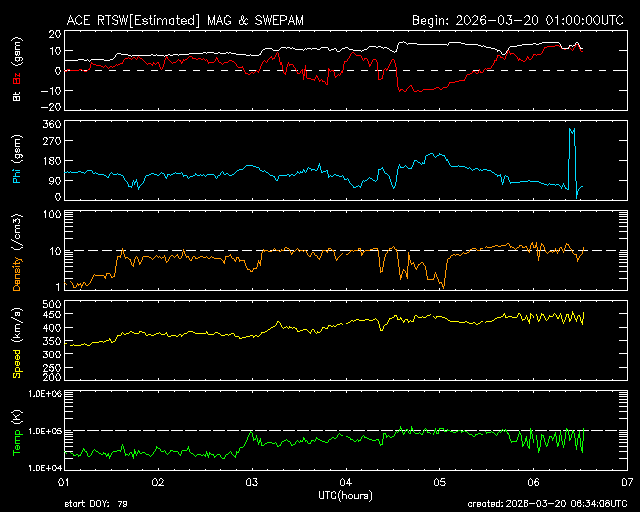

КВМ прибыл примерно в 03:00 по всемирному времени. По всей видимости, это микс КВМ/CIR/HSS, т.е. смесь выброса с потоками из корональной дыры.
КВМ от 16 марта преодолела примерно половину пути. Скорее всего он припоздница, т.к. на его пути влияние южной части Корональной дыры 31. Может даже не особо и ощутим его прибытие. Ниже примерно соотнес изображения из разных приборов на борту космического аппарата Stereo A. Красный — коронограф COR2, синий — HI1, серый — HI2.
Добавлено спустя 3 минуты
Вчера была вспышка М1 с выбросами, возможно вместе с первым воздействие будет более геоэффективным. Сегодняшняя вспышка может и не догнать первые 2, хотя Земной компонент под сомнением, возможно будет только скользящий удар.
Наконец, поступили снимки коронографа Стерео. Стерео находится на боковой точке Лагранжа и смотрит на Землю и Солнце сбоку. На снимке коронографа видно, что на обратной стороне от Земли на северном полушарии тоже произошел выброс.
Добавлено спустя 4 минуты
Вот снимок другой камеры — HI2. Слева Земля, справа за кадром — Солнце. Если выброс будет хорошим, в чем я сомневаюсь, он будет виден здесь на обновленных снимках. Расположение аппарата, подписан красной буквой А. С другой стороны находится мертвый аппарат Стерео В.
Сегодня на ночное дежурство заступает Снеговик
Протуберанец оторвался и спокойно улетел, интересный случай. Это связано с магнитными полями. Электроны и протоны, из которых и состоит этот выброс, не могут просто взять и улететь, они могут двигать только вдоль магнитных линий Солнца. Магнитное поле протуберанца из-за всяких процессов, сопровождаемых магнитными пересоединнниями, расширилось так, что кажется будто облако плазмы улетает. На самом деле оно движется вместе с магнитными полями. Позже можно будет увидеть это на снимках коронографов.
Красивое извержение. В межпланетное пространство было выброшено миллиарды тон вещества.
После пары дней Солнца без пятен на Земной стороне, поворачиваются активные регионы. По всей видимости, AR4366 не исчез, но и не особо активен, но на юге есть активная группа и уже произвела вспышку М2.
Параллельно собирал камеру для акцентированных съемок. В модуле была заложена возможность подключения PTZ аксессуаров, управляемых по стандарту RS-485: зум-объективы и поворотные механизмы. Заказал самый дешевый пластмассовый поворотный кронштейн. Особых проблем не возникло. Для управления я подключил два провода интерфейса RS-485, идущие от кронштейна к соответствующим контактам 6-контактного разъема модуля камеры, а провода в основном 8-контактном разъеме поменял местами, потому что они не подходили к купленному разъему. На этот раз удобнее было использовать POE-сплиттер, на фото хорошо видна схема подключения. Пока что объектив будет не вариофокальный, а обычный — 2,8 мм/F1,0/M22. Я пока не могу найти моторизованный вариофокальный объектив, и вряд ли он вообще существует для такого редкого размера сенсора, как 1/1,2 дюйма. В идеале объектив должен иметь фокусное расстояние от 2,8 до 6 мм (минимум). Тогда можно было воспользоваться оптическим зумом, чтобы лучше разглядеть хвост кометы или волны Серебристых облаков, например. Управляется кронштейн через WEB-интерфейс модуля камеры, видеорегистратора или приложения Hikvision Hik-Connect. Распиновка:
Чтобы все выглядело аккуратно, я купил специальный коннектор, но его концы пришлось перекинуть, т.к. не подходила распиновка:
Я долго искал для него объектив. В глубинах интернета нашел каталожный номер и фото. Производитель YTOT, но в прошлом году в свободной продаже на Ali-Express его было не найти. Я разослал информацию о нужном мне объективе десяткам продавцов, и только один откликнулся. Он согласился найти его на своем внутреннем рынке и перепродать мне. По условиям сделки я должен был сделать заказ на любой товар из его магазина, а он корректирует цену и отправит то, что мне было нужно. Так мы и поступили. Сейчас они уже появились в продаже и другие магазины за него берут бешенную цену, хотя мне мой продавец отдал за 4000р. Не могу не упомянуть его: «Магазин Shop409940», может он снова кому-нибудь поможет, но лучше поискать модули со встроенным объективом.
Каталожный номер может быть YT0X1A01 или 10140A:
К сожалению, я тогда еле нашел сам объектив, потому крепление пришлось делать самому. Распечатал на 3Д принтере:
А теперь они продаются с крепежным основанием специально для таких модулей:
Приобрел корпус. В корпус поместил саму камеру и модуль с нагревателем/охладителем, который питается от 12 вольт. 12 вольт берутся от сплиттера POE. Потребляемая мощность вентилятора при токе 0,20 А — 2,4 Вт, а нагревателя — неизвестно, данных нет и не измерял, но модуль нагревателя как раз рассчитан на такие системы. Камера потребляет не более 3 Вт, сплиттер выдает ток до 2 А (24 Вт), POE-коммутатор способен выдавать чуть больше 50 Вт, этого более чем достаточно для всей системы с поворотным механизмом. Сам корпус с уплотнителями, но через них спокойно проникает вода, потому я все щели залил герметиком.
Теперь это выглядит так.
Из-за особенностей конструкции поворотного механизма, у него есть небольшая мертвая зона, которую камера не захватывает и она обращена на юго-восток. All-Sky камера как раз установлена в мертвой зоне и не попадается в объектив поворотной камеры. Да там ничего особо интересного и нет — все самое ценное на Севере: Серебристые облака летом, Северные сияния.
